رله افت ولتاژ (آندر) ۲۲۰VAC/DC برای کلیدهای ۴۰ الی ۲۵۰ آمپر ال اس LS یکی از تجهیزات جانبی بسیار کاربردی برای کلیدهای اتوماتیک کامپکت است که با هدف افزایش ایمنی شبکه و جلوگیری از راهاندازی ناخواسته تجهیزات در شرایط افت یا قطع ولتاژ طراحی میشود. این رله آندر با کنترل سطح ولتاژ، در صورت کاهش ولتاژ تغذیه از حد مجاز، فرمان قطع کلید را صادر میکند تا از آسیب به موتور، تجهیزات کنترلی و فرآیندهای حساس جلوگیری شود. رله افت ولتاژ ۲۲۰VAC/DC ال اس LS بهصورت اختصاصی برای کلیدهای رنج ۴۰ تا ۲۵۰ آمپر ساخته میشود و در تابلوهای برق صنعتی، ساختمانهای بزرگ و خطوط تولید کاربرد گسترده دارد. این تجهیز معمولاً ساخت کره جنوبی بوده و مطابق استانداردهای برند ال اس LS تولید میشود.
معرفی رله افت ولتاژ (آندر) ۲۲۰VAC/DC برای کلیدهای ۴۰ الی ۲۵۰ ال اس LS

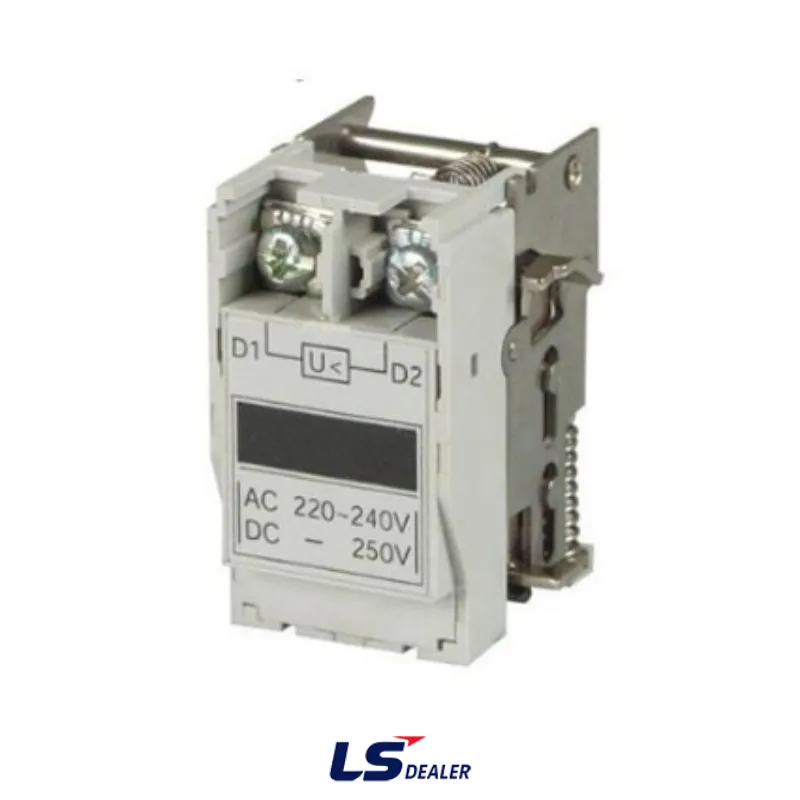

رله افت ولتاژ که با نام آندر یا Undervoltage Release شناخته میشود، یک ماژول حفاظتی است که روی کلید اتوماتیک نصب میشود و اجازه میدهد کلید فقط در شرایط ولتاژ مناسب در حالت وصل باقی بماند. رله افت ولتاژ (آندر) ۲۲۰VAC/DC برای کلیدهای ۴۰ الی ۲۵۰ ال اس LS در لحظهای که ولتاژ تغذیه مدار فرمان به زیر حد مشخص برسد یا بهطور کامل قطع شود، مکانیزم آزادسازی داخلی را فعال میکند و کلید اتوماتیک را به حالت قطع میبرد.
برند LS که در بازار ایران هم با نام ال اس شناخته میشود، این آندر را برای کاربردهای پر تکرار در تابلوهای توزیع، فیدرهای حساس و مدارهای ایمنی طراحی کرده تا رفتار شبکه در زمان افت ولتاژ قابل پیشبینی و ایمن باشد.
رله آندر ال اس LS چه کاری انجام میدهد؟
وظیفه اصلی رله افت ولتاژ (آندر) ۲۲۰VAC/DC این است که از «وصل ماندن» یا «وصل شدن دوباره» کلید در شرایط ولتاژ نامناسب جلوگیری کند. در عمل، سه سناریوی مهم را پوشش میدهد:
-
افت ولتاژ لحظهای یا طولانی: با افت ولتاژ از حد مجاز، کلید را قطع میکند تا تجهیزات در شرایط کمولتاژ دچار افزایش جریان، داغی و آسیب نشوند.
-
قطع کامل ولتاژ فرمان: با قطع ولتاژ، کلید آزاد شده و قطع میشود تا شبکه بهصورت ناخواسته در حالت وصل باقی نماند.
-
جلوگیری از راهاندازی ناخواسته: پس از بازگشت برق، تا زمانی که مدار فرمان مجدداً شرایط «وصل مجاز» را فراهم نکند، کلید بهصورت خودکار وصل نمیشود. این ویژگی در ایمنی ماشینآلات و حفاظت اپراتور اهمیت بالایی دارد.
مزایای استفاده از رله افت ولتاژ (آندر) ۲۲۰VAC/DC ال اس LS
رله افت ولتاژ (آندر) ۲۲۰VAC/DC برای کلیدهای ۴۰ الی ۲۵۰ ال اس LS چند مزیت کلیدی دارد:
-
افزایش ایمنی فرآیند و اپراتور: قطع کنترلشده در افت ولتاژ از راهاندازی ناخواسته تجهیزات جلوگیری میکند.
-
حفاظت از موتور و بارهای القایی: بسیاری از موتورها در افت ولتاژ جریان بیشتری میکشند و گرم میشوند؛ آندر کمک میکند این وضعیت سریع کنترل شود.
-
مناسب برای مدارهای اضطراری و اینترلاک: در سیستمهای E-Stop، آسانسور، فنهای حیاتی، پمپها و خطوط تولید، آندر میتواند بخشی از منطق ایمنی باشد.
-
امکان استفاده با ولتاژ ۲۲۰VAC/DC: انعطافپذیری در طراحی مدار فرمان، مخصوصاً وقتی منبع فرمان AC یا DC دارید.
-
سازگاری با کلیدهای ۴۰ تا ۲۵۰ آمپر: نصب استاندارد و هماهنگ با بدنه و مکانیزم کلیدهای این رنج.
جزئیات فنی رله افت ولتاژ (آندر) ۲۲۰VAC/DC برای کلیدهای ۴۰ الی ۲۵۰
برند: ال اس / LS
نوع محصول: رله افت ولتاژ (آندر) / Undervoltage Release
ولتاژ کاری: ۲۲۰VAC / ۲۲۰VDC
کارکرد اصلی: تریپ (قطع) کلید اتوماتیک در افت یا قطع ولتاژ فرمان
محدوده کلیدهای سازگار: کلیدهای اتوماتیک کامپکت رنج ۴۰ تا ۲۵۰ آمپر
نحوه نصب: نصب بهعنوان اکسسوری داخل/روی کلید (طبق طراحی همان سری کلید)
کاربرد: تابلو توزیع، فیدرهای حساس، مدارهای ایمنی، جلوگیری از وصل ناخواسته پس از برگشت برق
نکته بهرهبرداری: برای انتخاب دقیق، باید با «سری دقیق کلید» و «نوع بدنه» سازگار باشد (اکسسوریها بین سریهای مختلف ممکن است متفاوت باشند).
کاربردهای رایج رله آندر ۲۲۰VAC/DC ال اس LS
رله افت ولتاژ (آندر) ۲۲۰VAC/DC در پروژههایی استفاده میشود که ایمنی راهاندازی بعد از قطع برق مهم است. مثل تابلوهای برق خطوط تولید، پمپهای حساس، سیستمهای تهویه اضطراری، تجهیزات انتقال مواد، آسانسور و مدارهایی که باید در افت ولتاژ سریع از مدار خارج شوند تا آسیب یا خطر ایجاد نشود.
نکات مهم هنگام انتخاب و نصب رله افت ولتاژ (آندر)
-
ولتاژ فرمان واقعی را دقیق بررسی کنید: اگر مدار فرمان شما ۲۲۰VAC یا ۲۲۰VDC است، این مدل مناسب است؛ برای ولتاژهای دیگر باید مدل متناسب انتخاب شود.
-
سازگاری با سری کلید: رله آندر باید دقیقاً با همان سری و فریم کلید (۴۰ تا ۲۵۰) همخوان باشد.
-
منطق ایمنی را درست ببندید: آندر برای «قطع در افت ولتاژ» است؛ اگر «قطع از راه دور با فرمان لحظهای» میخواهید، معمولاً بوبین شنت انتخاب میشود. (در بسیاری از تابلوها هر دو کنار هم استفاده میشوند.)
پرسشهای متداول درباره رله افت ولتاژ (آندر) ۲۲۰VAC/DC ال اس LS
آیا رله افت ولتاژ (آندر) مثل بوبین شنت عمل میکند؟
خیر. آندر با «افت یا قطع ولتاژ تغذیه خودش» کلید را قطع میکند و مانع وصل ناخواسته بعد از برگشت برق میشود؛ اما شنت با «اعمال فرمان ولتاژ» برای قطع از راه دور استفاده میشود.
آیا آندر باعث میشود کلید بعد از برگشت برق خودکار وصل شود؟
معمولاً خیر. یکی از اهداف آندر جلوگیری از وصل ناخواسته است؛ پس بعد از برگشت برق، نیاز به اقدام/فرمان مجدد برای وصل وجود دارد (بسته به منطق تابلو).
این آندر ۲۲۰VAC/DC برای چه کلیدهایی مناسب است؟
برای کلیدهای اتوماتیک کامپکت در بازه ۴۰ تا ۲۵۰ آمپر از برند ال اس LS، به شرط سازگاری با سری دقیق کلید.
در پایان، رله افت ولتاژ (آندر) ۲۲۰VAC/DC برای کلیدهای ۴۰ الی ۲۵۰ ال اس LS یک اکسسوری حیاتی برای ایمنی و کنترلپذیری شبکه برق است و مخصوصاً در مدارهای حساس، از خسارتهای ناشی از افت ولتاژ و وصل ناخواسته جلوگیری میکند. برای اطمینان از اصالت کالا و انتخاب دقیق مطابق سری کلید، پیشنهاد میشود خرید را از نمایندگی ال اس LS انجام دهید.
