آموزش نصب کلید حرارتی
چرا نصب صحیح کلید حرارتی در صنعت حیاتی است؟
در بسیاری از خطوط تولید، اولین قطعهای که بعد از یک اضافهبار جدی آسیب میبیند موتور نیست؛ بلکه اعتماد به سیستم حفاظتی است.
وقتی موتور به دلیل تنظیم اشتباه یا نصب غیر اصولی کلید حرارتی دچار سوختگی میشود، معمولاً سؤال این نیست که «چرا موتور خراب شد؟»
بلکه این است که «چرا حفاظت عمل نکرد؟»
در محیطهای صنعتی، موتورهای الکتریکی قلب فرآیند هستند. از پمپها و فنها گرفته تا نوار نقاله و میکسرهای صنعتی،
همه به عملکرد پایدار موتور وابستهاند. کوچکترین خطا در حفاظت میتواند منجر به توقف خط، خسارت مالی و حتی آسیب به تجهیزات جانبی شود.
اینجاست که انتخاب و نصب صحیح کلید حرارتی LS اهمیت پیدا میکند. این برند به دلیل دقت عملکرد بیمتال، کیفیت مکانیزم قطع
و تطابق کامل با استانداردهای صنعتی، در بسیاری از تابلوهای برق کارخانهها مورد استفاده قرار میگیرد.
اگر در حال بررسی مشخصات فنی یا انتخاب این تجهیز هستید، آشنایی دقیق با مدلهای مختلف کلید حرارتی LS و رنجهای جریان آن،
اولین قدم برای یک انتخاب مهندسی و مطمئن است.
اما حتی بهترین تجهیز حفاظتی هم اگر اصولی نصب نشود، نمیتواند عملکرد واقعی خود را نشان دهد. در ادامه بدون پیچیدگیهای تئوریک اضافه،
مستقیم وارد بخش فنی و عملی میشویم تا دقیقاً بدانید چطور باید این تجهیز را در تابلو نصب و تنظیم کنید.
آشنایی سریع با عملکرد کلید حرارتی LS
کلید حرارتی ترکیبی از دو سیستم حفاظتی است: حفاظت حرارتی (اضافهبار) و حفاظت مغناطیسی (اتصال کوتاه).
در مدلهای LS، این دو عملکرد در یک بدنه کامپکت و صنعتی طراحی شدهاند.
در حالت اضافهبار، بیمتال داخلی با عبور جریان بیش از حد تنظیمشده گرم میشود و پس از زمان مشخصی مدار را قطع میکند.
این زمان وابسته به شدت جریان است؛ یعنی اگر جریان کمی بالاتر از مقدار تنظیمی باشد، قطع با تأخیر انجام میشود،
اما اگر افزایش شدید باشد، بخش مغناطیسی تقریباً آنی مدار را قطع میکند.
مزیت مهم در مدلهای LS دقت در رنج تنظیم جریان است. پیچ تنظیم روی بدنه، امکان تنظیم دقیق آمپر متناسب با پلاک موتور را فراهم میکند.
این موضوع در کاربردهای صنعتی که موتور نزدیک به بار نامی کار میکند اهمیت زیادی دارد.
از نظر مکانیکی نیز این کلیدها برای نصب روی ریل DIN طراحی شدهاند و در کنار کنتاکتور بهصورت کاملاً هماهنگ عمل میکنند.
حالا وارد بخش عملی نصب میشویم.

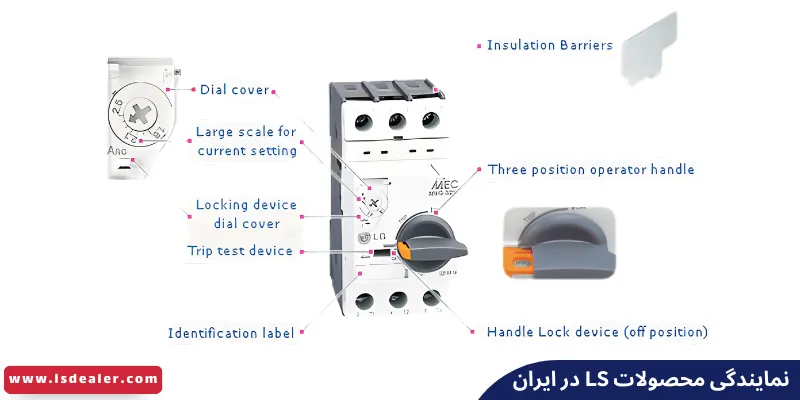

آشنایی سریع با عملکرد کلید حرارتی LS
راهنمای گامبهگام نصب کلید حرارتی LS در تابلو برق
مرحله ۱: بررسی مشخصات موتور
قبل از هر اقدامی، پلاک موتور را بررسی کنید. سه عدد برای شما حیاتی است:
- جریان نامی (Rated Current)
- توان (kW یا HP)
- ولتاژ کاری
جریان نامی موتور مبنای تنظیم کلید خواهد بود. اگر این مرحله را با دقت انجام ندهید، تمام مراحل بعدی زیر سؤال میرود.
مرحله ۲: انتخاب رنج مناسب کلید
کلید حرارتی باید در بازهای انتخاب شود که جریان نامی موتور در میانه رنج تنظیم آن قرار بگیرد.
برای مثال اگر موتور 12 آمپر است، کلیدی با رنج 9 تا 14 آمپر انتخاب مناسبی است.
انتخاب رنج اشتباه (مثلاً 6 تا 10 آمپر) باعث قطع ناخواسته میشود و انتخاب بیش از حد بزرگ، عملاً حفاظت را بیاثر میکند.
در صورت نیاز به اطمینان از اصالت کالا و دریافت مشاوره تخصصی، مراجعه به نمایندگی LS میتواند از بروز اشتباه در انتخاب جلوگیری کند.
در پروژههای صنعتی، خرید از مسیرهای غیررسمی باعث دریافت کالاهای غیر استاندارد شده که عملکرد حفاظتی دقیق ندارند.
مرحله ۳: نصب مکانیکی روی ریل یا شاسی
کلیدهای LS معمولاً روی ریل DIN نصب میشوند. هنگام نصب:
- از محکم بودن ریل اطمینان حاصل کنید.
- فاصله مناسب با کنتاکتور را رعایت کنید.
- از لرزش بیش از حد در تابلو جلوگیری شود.
در پروژههایی که لرزش مکانیکی وجود دارد، توصیه میشود اتصالها مجدداً بعد از چند روز بهرهبرداری بازبینی شوند.
مرحله ۴: سیمکشی صحیح ورودی و خروجی
ورودی برق سهفاز به ترمینالهای بالایی کلید متصل میشود و خروجی از پایین به سمت کنتاکتور یا مستقیم به موتور میرود.
نکات مهم:
- سطح مقطع کابل متناسب با جریان انتخاب شود.
- پیچهای ترمینال با گشتاور مناسب سفت شوند.
- از ورود رشتههای آزاد سیم به بیرون از ترمینال جلوگیری شود.
یکی از رایجترین خطاها، شل بودن پیچهاست که باعث افزایش دما و در نهایت سوختگی ترمینال میشود.
مرحله ۵: تنظیم جریان و تست عملی
پس از نصب، پیچ تنظیم جریان را دقیقاً روی مقدار جریان نامی موتور تنظیم کنید. نه کمتر و نه بیشتر.
بعد از راهاندازی اولیه:
- جریان واقعی موتور را با آمپرمتر اندازه بگیرید.
- در صورت نیاز تنظیم را کمی اصلاح کنید.
- عملکرد قطع دستی (Test) را بررسی کنید.
این مرحله مهمترین بخش تحویل سیستم به بهرهبرداری است.

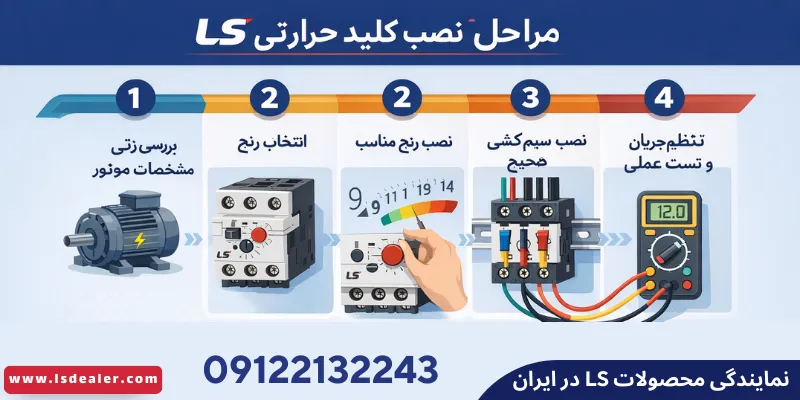

اینفوگرافیک نصب کلید حرارتی LS
خطاهای رایج در نصب کلید حرارتی
در تجربههای میدانی، این اشتباهات بیشترین تکرار را دارند:
- تنظیم کلید روی حداکثر رنج برای جلوگیری از قطع مکرر
- انتخاب کلید بزرگتر از نیاز واقعی
- بیتوجهی به شرایط محیطی مانند دمای بالا
- استفاده از کابل نامتناسب با جریان
همه این موارد در بلندمدت منجر به آسیب موتور میشوند.
نکات حرفهای برای افزایش عمر موتور
اگر موتور شما بهطور مداوم نزدیک به بار نامی کار میکند:
- جریان تنظیمی دقیقاً برابر جریان پلاک باشد.
- تهویه مناسب برای تابلو در نظر گرفته شود.
- دمای محیط کنترل شود.
در پروژههای حساس، استفاده از مدلهای دقیقتر از میان محصولات LS که دقت بالاتری در عملکرد حفاظتی دارند،
میتواند ریسک توقف خط تولید را کاهش دهد.
سوالات متداول درباره نصب کلید حرارتی
آیا کلید حرارتی جایگزین فیوز میشود؟
در بسیاری از کاربردهای موتور، بله؛ چون هم حفاظت اضافهبار و هم اتصال کوتاه را پوشش میدهد.
چرا کلید بعد از چند دقیقه کار موتور قطع میکند؟
احتمالاً جریان تنظیمی پایینتر از مقدار واقعی موتور است یا موتور تحت بار بیش از حد کار میکند.
آیا میتوان کمی بالاتر از جریان پلاک تنظیم کرد؟
در شرایط خاص بله، اما بهصورت عمومی توصیه نمیشود.
آیا استفاده بدون کنتاکتور مجاز است؟
در کاربردهای ساده بله، اما در سیستمهای صنعتی معمولاً همراه با کنتاکتور استفاده میشود.
جمعبندی
نصب صحیح کلید حرارتی فقط یک عملیات سیمکشی ساده نیست؛ بلکه بخشی از استراتژی حفاظت از سرمایههای صنعتی است.
انتخاب رنج مناسب، تنظیم دقیق جریان و اجرای اصولی سیمکشی، سه رکن اصلی در جلوگیری از آسیب موتور هستند.
برند LS به دلیل کیفیت ساخت، دقت عملکرد و استانداردهای قابل اتکا، یکی از گزینههای مطمئن در این حوزه است.
با رعایت اصول نصب، میتوانید از عملکرد پایدار موتور و کاهش ریسک توقف خط تولید اطمینان داشته باشید.
